Trafo Distribusi: Cara Kerja & Pemeliharaan agar Tahan Lama

Inti Pembahasan

• Trafo distribusi adalah perangkat listrik yang berfungsi menurunkan tegangan sehingga dapat disalurkan dan diterima dengan aman oleh konsumen akhir.
• Jenis-jenis trafo distribusi dibedakan berdasarkan tingkat tegangan, metode pendinginan, dan fasa.
• Trafo distribusi perlu mendapatkan perawatan berkala, mulai dari pemeriksaan kondisi fisik, pemantauan beban, pengencangan sambungan, hingga pemindaian termografi.

Pasokan listrik yang optimal bukan hanya tentang kapasitas listrik yang besar, tetapi juga tentang kemampuan sistem distribusi untuk menyalurkan listrik sesuai dengan kebutuhan. Untuk meningkatkan efisiensi penyaluran, listrik didistribusikan pada tegangan yang relatif tinggi.

Namun, tegangan tersebut belum tentu sesuai dengan kebutuhan peralatan listrik konsumen, termasuk di lingkungan industri. Sistem membutuhkan perangkat yang disebut trafo distribusi. Pahami fungsi, cara kerja, dan jenis-jenisnya berdasarkan penjelasan berikut!

Apa Itu Trafo Distribusi?

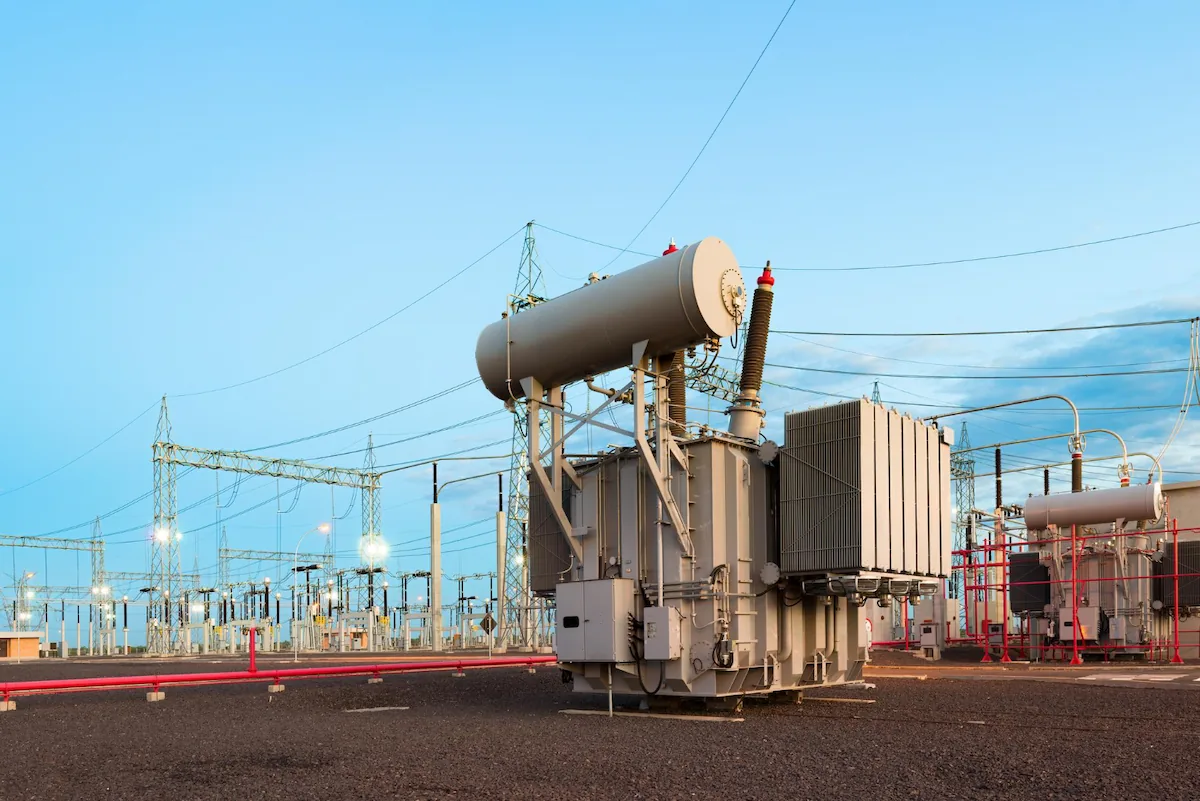

Trafo distribusi adalah perangkat listrik untuk menurunkan tegangan yang lebih tinggi, biasanya 33 kV atau 11 kV, dari jaringan transmisi menjadi tegangan yang lebih rendah, misalnya 240 V atau 415 V.

Perangkat ini mengatur aliran listrik agar tetap aman dan stabil saat disalurkan kepada konsumen akhir, seperti kawasan perumahan, perkantoran, dan industri. Operasionalnya berlangsung sepanjang waktu, baik saat listrik digunakan maupun tidak.

Komponen trafo distribusi yang utama adalah kumparan primer yang terhubung dengan sumber listrik bertegangan tinggi dan kumparan sekunder yang menyalurkan listrik dengan tegangan lebih rendah. Keduanya dililitkan pada inti magnetik berlaminasi yang membantu mengurangi kehilangan energi dan meningkatkan efisiensi trafo.

Meskipun fungsi trafo distribusi adalah memastikan keamanan aliran listrik, trafo distribusi juga dapat mengalami beberapa masalah, seperti overheat akibat beban berlebih, fluktuasi tegangan akibat beban tidak seimbang, serta kegagalan isolasi akibat kelembapan.

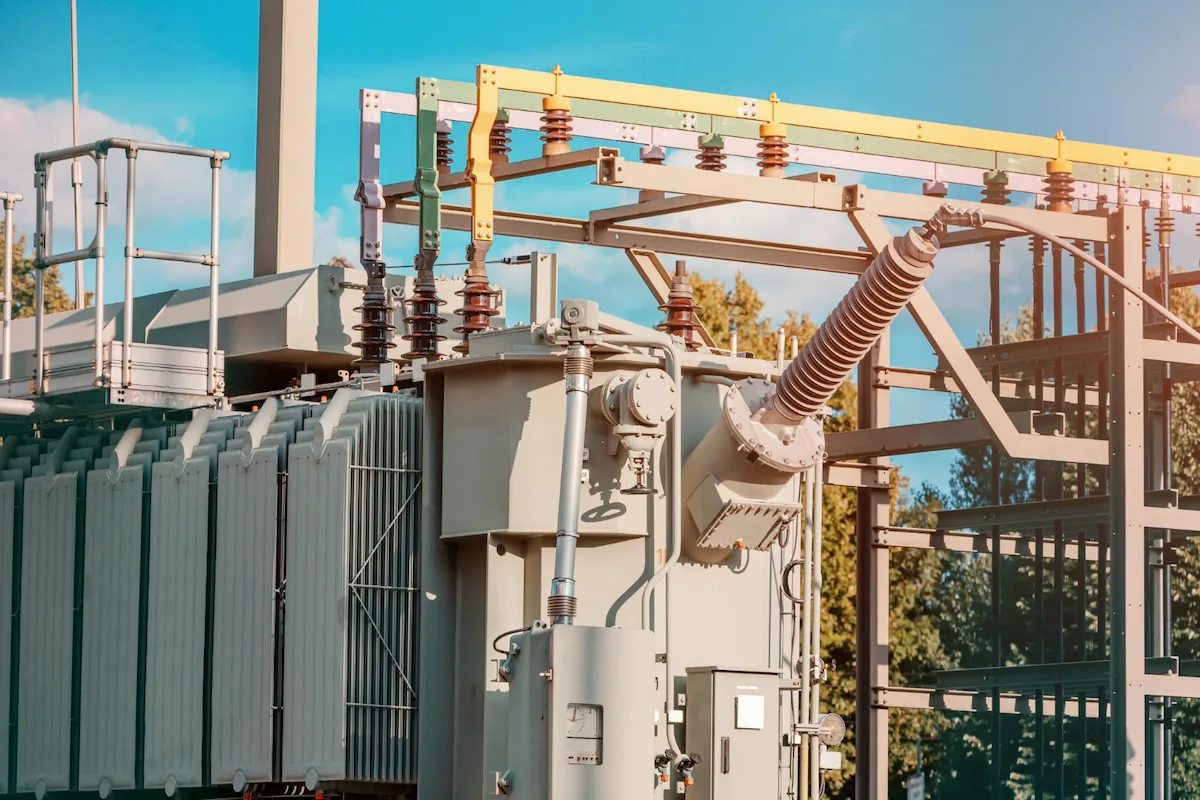

Cara Kerja Trafo Distribusi

Prinsip kerja trafo distribusi didasarkan pada induksi elektromagnetik. Saat arus bolak-balik mengalir melalui kumparan primer, arus tersebut menghasilkan fluks magnetik (aliran medan magnet) di dalam inti trafo.

Fluks kemudian menginduksi tegangan pada kumparan sekunder. Besarnya tegangan yang dihasilkan bergantung pada perbandingan jumlah lilitan antara kumparan primer dan sekunder.

Karena jumlah lilitan pada kumparan sekunder lebih sedikit dibandingkan dengan kumparan primer, tegangan yang dihasilkan menjadi lebih rendah. Dengan cara ini, trafo distribusi menurunkan tegangan listrik ke tingkat yang sesuai untuk digunakan oleh konsumen akhir.

Baca juga: Kenali 7 Ciri-Ciri Listrik Tidak Stabil dan Penyebabnya

Jenis-Jenis Trafo Distribusi

Trafo distribusi terbagi menjadi beberapa jenis berdasarkan tingkat tegangan dan metode pendinginan. Berikut rinciannya:

1. Berdasarkan Tingkat Tegangan

Jika melihat dari tingkat tegangan, trafo distribusi dibedakan menjadi trafo primer dan trafo sekunder:

• Trafo primer: Trafo dengan tegangan standar 20 kV yang digunakan untuk menyalurkan listrik ke pabrik, sistem utilitas, jaringan listrik perkotaan, dan kawasan industri.
• Trafo sekunder: Trafo dengan tegangan standar 220/380 V, biasanya digunakan di kawasan perumahan dan komersial.

2. Berdasarkan Metode Pendinginan

Berdasarkan metode pendinginan yang digunakan, trafo distribusi terbagi menjadi trafo kering dan trafo terendam oli:

• Trafo tipe kering (dry-type transformer): Menggunakan udara sebagai media pendinginnya. Banyak digunakan di rumah sakit dan pusat perbelanjaan, serta dikenal lebih aman, mudah dirawat, dan tahan lembap.
• Trafo terendam oli (oil-immersed transformer): Oli berfungsi untuk membantu menghilangkan panas sehingga trafo dapat bekerja secara efisien. Kapasitasnya besar sehingga banyak digunakan di area dengan beban tinggi, seperti sektor industri.

Cara Memelihara Trafo Distribusi

Guna menjaga kinerja perangkat, memperpanjang masa pakai, serta mencegah kerusakan yang tidak terduga, trafo distribusi harus mendapatkan pemeliharaan yang mencakup:

• Inspeksi visual: Memeriksa kondisi fisik trafo (termasuk bagian bushing, sistem grounding, dan sambungan listrik), suara tidak normal, serta perubahan warna pada sambungan.
• Pembersihan debu dan kotoran: Permukaan komponen eksternal, terutama radiator dan kipas pendingin, perlu dibersihkan secara berkala menggunakan kain kering agar aliran udara tetap lancar dan tidak memicu overheating.
• Memantau beban: Memantau beban agar kapasitasnya tidak overload, usia pakainya lebih panjang, dan efisiensi trafo tetap terjaga.
• Pengujian dan analisis oli: Memeriksa kekuatan dielektrik, tingkat keasaman, serta warna dan tampilan oli. Pengujian oli perlu dilakukan setidaknya setahun sekali, namun dapat dilakukan lebih sering jika trafo beroperasi dalam kondisi beban berat.
• Pemindaian termografi: Menggunakan kamera inframerah untuk membantu menemukan hot spot dan masalah pada sistem pendinginan yang tidak terlihat secara langsung.

Baca juga: 5 Cara Menghemat Listrik Industri secara Berkelanjutan

Perbedaan Trafo Distribusi dan Trafo Daya

Meskipun prinsip kerjanya sama, yaitu mengubah level tegangan listrik melalui induksi elektromagnetik, trafo distribusi dan trafo daya memiliki beberapa perbedaan teknis yang dijelaskan dalam tabel berikut:

Bangun Sistem Kelistrikan yang Stabil Bersama CDI Group

Kestabilan trafo distribusi sangat memengaruhi produktivitas bisnis secara keseluruhan. Oleh karena itu, pastikan pemilihan, instalasi, dan pemeliharaannya benar-benar ditangani oleh tenaga yang kompeten.

PT Chandra Daya Investasi Tbk. (CDI Group) Melalui anak usahanya, PT Krakatau Chandra Energi (KCE) hadir sebagai pilar daya andal untuk membantu menciptakan sistem kelistrikan yang stabil bagi bisnis Anda. Pilar daya ini meliputi penyediaan jasa listrik dan jasa ketenagalistrikan.

Dalam layanan penyediaan jasa listrik, KCE mengoperasikan sistem Pembangkit Listrik Tenaga Gas Uap (PLTGU) berbasis teknologi Combined Cycle Power Plant (CCPP) dengan kapasitas 120 MW. Sistem ini terdiri dari 2 Gas Turbine Generator (GTG), 2 Heat Recovery Steam Generator (HRSG), dan 1 Steam Turbine Generator (STG).

Sementara itu, layanan ketenagalistrikan terbagi menjadi tiga segmen utama, yaitu:

• Operasi dan Pemeliharaan (Operation & Maintenance) pembangkit listrik.
• Rekayasa, Pengadaan dan Konstruksi (Engineering, Procurement, and Construction/EPC) ketenagalistrikan.
• Layanan Perbaikan (Repair Overhaul) untuk transformer dan motor listrik.

Hingga kini, KCE telah dipercaya oleh 200+ pelanggan dari sektor industri, bisnis, sosial, hingga pemerintahan, serta 1.500+ pelanggan rumah tangga.

Sekarang saatnya CDI Group dan KCE menjadi #YourGrowthPartner dengan menyediakan solusi kelistrikan yang andal dan efisien. Hubungi kami sekarang dan jadwalkan konsultasi!

Baca juga: Smart Grid: Pengertian, Manfaat, dan Cara Kerjanya

Frequently Asked Questions (FAQ)

Ketahui beberapa pertanyaan yang sering muncul terkait trafo industri dan jawabannya berikut ini:

1. Apakah Gardu dan Trafo Sama?

Tidak. Gardu adalah bangunan atau area terpusat dalam sistem tenaga listrik yang berfungsi untuk mengatur, melindungi, dan mendistribusikan aliran listrik. Adapun trafo adalah perangkat yang digunakan untuk mengubah level tegangan listrik dari satu rangkaian ke rangkaian lain melalui induksi elektromagnetik.

2. Apa Penyebab Trafo Distribusi Mengalami Overload?

Trafo distribusi dapat mengalami overload akibat perubahan pola konsumsi energi, perencanaan distribusi yang kurang fleksibel, atau pertumbuhan beban listrik yang tidak diimbangi dengan peningkatan kapasitas.

3. Bagaimana Cara Mengecek Apakah Trafo Rusak?

Pengecekan trafo dapat dilakukan menggunakan multitester digital. Tahapannya meliputi pengukuran tegangan input dan output, resistansi kumparan, serta uji konsistensi output.

4. Berapa Kapasitas Trafo Distribusi?

Kapasitas trafo distribusi yang umum digunakan berkisar antara 50 kVA–2.500 kVA.
