Apa Itu Switchgear? Ini Komponen, Cara Kerja, & Jenisnya

Inti Pembahasan

Switchgear adalah sistem yang terdiri dari sejumlah komponen listrik dan berfungsi untuk mengatur aliran listrik, melindunginya dari gangguan, serta memutus aliran saat terjadi gangguan.
Komponen utama switchgear yaitu circuit breaker, relay, fuse, disconnect switch, dan control panel.
Jenis switchgear antara lain low-voltage switchgear, medium-voltage switchgear, high-voltage switchgear, air-insulated switchgear, dan gas-insulated switchgear.

Di area industri, sistem kelistrikan tidak boleh luput dari pemantauan, mulai dari instalasi hingga pemeliharaan. Sebab, gangguan pada sistem ini memicu dampak yang besar, seperti risiko kerusakan peralatan, bahkan kerugian operasional.

Di sinilah switchgear adalah komponen penting yang menjaga keamanan dan keandalan sistem. Sebenarnya, apa itu switchgear? Apa saja komponen penyusun dan jenis-jenisnya? Temukan jawabannya melalui penjelasan berikut!

Apa Itu Switchgear?

Switchgear adalah kumpulan perangkat listrik yang ditempatkan dalam satu enclosure (kotak pelindung). Fungsi switchgear di antaranya:

Mengendalikan aliran listrik: Memungkinkan operator menyalakan atau mematikan pasokan listrik dengan aman dan sesuai kebutuhan.
Melindungi dari gangguan listrik: Memutus rangkaian listrik secara otomatis saat terjadi gangguan, seperti korsleting, lonjakan tegangan, atau beban berlebih (overload).
Mengisolasi bagian sistem: Memisahkan bagian tertentu dari jaringan listrik untuk keperluan pemeliharaan atau perbaikan tanpa mengganggu bagian sistem lainnya.

Keberadaan switchgear sangat penting terutama di fasilitas yang memiliki risiko gangguan listrik atau membutuhkan pemeliharaan berkala, misalnya pabrik industri, pembangkit listrik, dan instalasi pengolahan air.

Komponen Switchgear

Dalam menjalankan fungsi di atas, switchgear didukung oleh sejumlah komponen berikut:

Circuit breaker: Memutus aliran listrik secara otomatis saat terjadi gangguan untuk melindungi peralatan dan personel.
Relay: Komponen switchgear yang memantau parameter kelistrikan, mendeteksi gangguan, dan menjalankan mekanisme proteksi saat terjadi kondisi abnormal.
Fuse (sekring): Komponen yang meleleh untuk memutus rangkaian ketika arus listrik melebihi batas aman.
Disconnect switch: Mengisolasi peralatan secara fisik dari sumber listrik agar proses pemeliharaan dan perbaikan dapat berjalan dengan aman.
Control panel: Memantau dan mengendalikan pengoperasian switchgear secara menyeluruh.

Cara Kerja Switchgear

Switchgear bekerja dalam dua kondisi, yaitu saat normal dan saat terjadi gangguan. Berikut penjabaran singkatnya:

1. Kondisi Normal

Pada kondisi normal, circuit breaker berada dalam posisi tertutup sehingga listrik dapat mengalir dari sumber ke beban melalui switchgear.

Switchgear terus memantau tegangan, arus, frekuensi, dan faktor daya untuk memastikan parameter operasional berada dalam batas yang telah ditentukan.

2. Kondisi Gangguan

Saat terjadi gangguan, relay dapat mendeteksi kondisi tersebut dalam hitungan milidetik, kemudian mengirimkan sinyal trip ke circuit breaker.

Sinyal ini membuat kontak circuit breaker terbuka untuk memutus arus dan mengisolasi bagian yang mengalami gangguan. Jika kontak terpisah saat masih dialiri listrik, busur listrik (arc) dapat terbentuk, namun dapat dipadamkan menggunakan media tertentu, seperti udara atau minyak.

Jenis Switchgear

Berdasarkan tingkat tegangan yang ditangani dan teknologi atau media isolasinya, switchgear dibedakan menjadi beberapa jenis berikut:

1. Low-Voltage (LV) Switchgear

LV switchgear beroperasi pada tegangan rendah, yaitu maksimal 1.000 volt atau 1 kV. Jenis switchgear ini umum digunakan pada bangunan tempat tinggal, gedung komersial, serta industri skala kecil hingga menengah.

2. Medium-Voltage (MV) Switchgear

MV switchgear merupakan switchgear tegangan menengah yang menangani tegangan antara 1 kV hingga 36 kV. Anda bisa menemukannya di pabrik industri, proyek infrastruktur, atau gardu induk utilitas.

3. High-Voltage (HV) Switchgear

HV switchgear umumnya beroperasi pada tegangan di atas 36 kV dan digunakan di pembangkit listrik serta gardu induk transmisi. Meskipun begitu, batas klasifikasinya dapat berbeda tergantung pada standar atau wilayah.

Jenis switchgear ini dirancang untuk menangani tegangan listrik tinggi pada sistem energi berskala besar sehingga distribusi listrik jarak jauh dapat beroperasi dengan aman.

4. Air-Insulated Switchgear (AIS)

Seperti namanya, AIS menggunakan udara sebagai media isolasi. Berhubung udara memiliki kemampuan isolasi listrik yang rendah, dibutuhkan jarak yang cukup besar antara bagian-bagian yang memiliki perbedaan tegangan agar listrik tidak melompat (flashover). Hal tersebut membuat AIS membutuhkan ruang instalasi yang lebih besar.

5. Gas-Insulated Switchgear (GIS)

GIS menggunakan gas SF₆ yang memiliki sifat isolasi listrik yang baik sehingga jarak antarbagian yang bertegangan dapat diperkecil. Hal ini membuat ukuran GIS lebih kecil sehingga cocok untuk ruang terbatas. Tak kalah penting, sistem GIS juga terlindungi dari faktor eksternal seperti debu dan kelembapan.

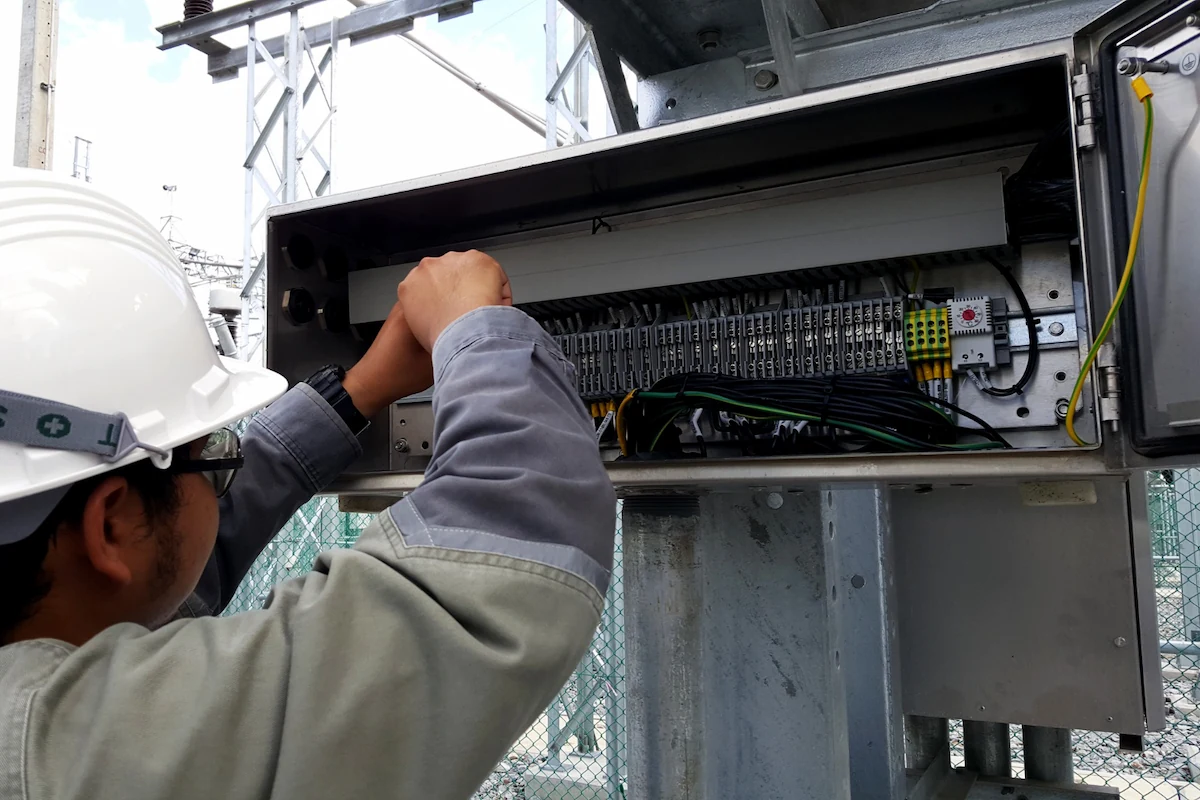

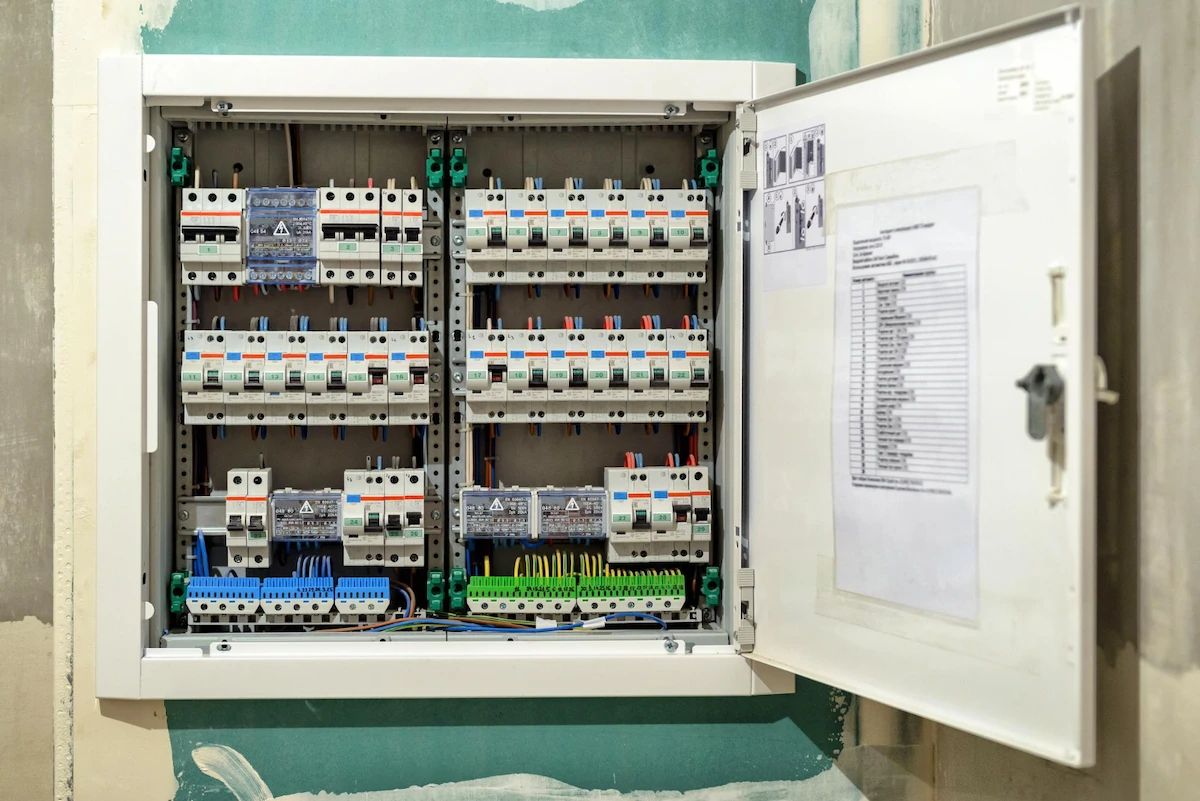

Perbedaan Switchgear dengan Switchboard

Dalam konteks kelistrikan, ada istilah yang terdengar mirip dengan switchgear, yaitu switchboard. Berikut perbedaan keduanya:

Aspek Pembeda	*Switchgear*	*Switchboard*
Tujuan	Mendeteksi gangguan listrik dan melindungi sistem kelistrikan dari gangguan tersebut.	Mendistribusikan listrik dengan aman ke berbagai rangkaian.
Tingkat tegangan	Lebih dari 36.000 V.	Di bawah 1.000 V.
Kebutuhan pemeliharaan	Lebih intensif.	Lebih sederhana dan tidak terlalu intensif.
Biaya	Relatif lebih mahal.	Lebih murah.
Kompleksitas	Lebih kompleks karena terdiri dari berbagai komponen.	Lebih sederhana karena tidak selalu membutuhkan fitur perlindungan tambahan.
Penggunaan	Sistem dengan konsumsi listrik tinggi yang membutuhkan tingkat perlindungan lebih tinggi, seperti gardu induk dan fasilitas berskala besar.	Sistem dengan tingkat tegangan dan kebutuhan distribusi yang lebih sederhana, seperti pada rumah dan perkantoran.

Wujudkan Daya Andal & Berkelanjutan Bersama KCE

Switchgear merupakan komponen krusial dalam menjaga keamanan dan keandalan sistem kelistrikan. Maka, proses pemasangan, pengujian, hingga pemeliharaan harus dilakukan oleh tenaga profesional yang memahami kebutuhan sistem kelistrikan di setiap fasilitas.

Jika perusahaan Anda sedang mencari partner yang dapat membantu memenuhi kebutuhan tersebut, PT Chandra Daya Investasi Tbk. (CDI Group) melalui anak usahanya pada pilar daya, yaitu PT Krakatau Chandra Energi (KCE), adalah pilihan yang tepat.

Untuk kebutuhan kelistrikan, ada dua lini bisnis KCE yang dapat dimanfaatkan, yaitu penyediaan tenaga listrik dan jasa ketenagalistrikan.

Sebagai penyedia tenaga listrik, KCE mengoperasikan sistem Pembangkit Listrik Tenaga Gas Uap (PLTGU) berbasis teknologi Combined Cycle Power Plant (CCPP) dengan kapasitas 120 MW. Sistem ini terdiri dari 2 Gas Turbine Generator (GTG), 2 Heat Recovery Steam Generator (HRSG), dan 1 Steam Turbine Generator (STG).

Sementara itu, lini jasa ketenagalistrikan melayani tiga segmen utama berikut:

Operasi dan Pemeliharaan (Operation & Maintenance) switchgear 30 kV, 20 kV, 6kV, dan 0,4 kV.
Rekayasa, Pengadaan dan Konstruksi (Engineering, Procurement and Construction/EPC) ketenagalistrikan.
Layanan Perbaikan (Repair Overhaul) untuk transformer dan motor listrik.

Hingga kini, sudah ada 200+ pelanggan dari sektor industri, bisnis, sosial, hingga pemerintahan, serta 1.500+ pelanggan rumah tangga yang mempercayakan kebutuhan kelistrikan mereka kepada KCE.

CDI Group dan KCE siap menjadi #YourGrowthPartner dengan memberikan solusi daya yang andal, presisi, dan berkelanjutan. Hubungi kami dan konsultasikan kebutuhan Anda sekarang!

Frequently Asked Questions (FAQ)

Ketahui beberapa pertanyaan yang sering muncul terkait switchgear berikut ini:

1. Apa yang Dimaksud dengan Wiring Panel?

Wiring panel adalah penyambungan kabel pada panel listrik untuk mendistribusikan energi ke perangkat dan area yang membutuhkan.

2. Mengapa Sistem Interlock Diperlukan pada Panel Switchgear?

Sistem interlock diperlukan pada panel switchgear untuk mencegah kesalahan pengoperasian yang dapat menyebabkan kondisi berbahaya, kerusakan peralatan, atau gangguan pada sistem kelistrikan.
