Perkembangan sistem otomasi dan meningkatnya fokus pada efisiensi energi mendorong penggunaan berbagai perangkat kontrol listrik di sektor industri. Salah satu komponen yang berperan penting dalam mendukung operasional tersebut adalah kontaktor.
Memahami cara kerja kontaktor dapat membantu Anda memahami bagaimana peralatan industri bertenaga besar dapat dioperasikan secara otomatis, aman, dan efisien. Simak pembahasan berikut untuk mengenal fungsi, jenis, serta mekanisme kerjanya secara lebih mendalam.
Apa Itu Kontaktor?
Kontaktor adalah sakelar elektromagnetik yang digunakan untuk menyambungkan dan memutus aliran listrik pada suatu rangkaian secara otomatis.
Perangkat ini memungkinkan pengendalian peralatan berdaya besar menggunakan sinyal listrik berdaya lebih kecil sehingga operator tidak perlu berinteraksi langsung dengan sumber daya utama.
Dirancang untuk menangani arus listrik yang tinggi dan frekuensi operasi yang berulang, kontaktor menjadi komponen penting dalam sistem otomasi dan distribusi daya.
Kontaktor sering kali dikaitkan dengan relay karena kedua perangkat ini sama-sama digunakan untuk membuka dan menutup rangkaian listrik. Namun, relay umumnya digunakan pada rangkaian kontrol yang menangani arus dan tegangan yang relatif kecil.
Sementara itu, kontaktor dirancang untuk mengendalikan beban listrik berdaya besar, seperti motor listrik, sistem HVAC, kompresor, dan berbagai mesin industri yang membutuhkan kapasitas arus dan frekuensi operasi yang lebih tinggi.
Prinsip Kerja Kontaktor
Prinsip kerja kontaktor mengandalkan gaya elektromagnetik yang dihasilkan oleh arus listrik. Saat arus mengalir ke coil (kumparan elektromagnetik), akan terbentuk medan magnet yang menarik inti kontaktor.
Proses ini menyebabkan kontak bergerak terhubung dengan kontak tetap sehingga rangkaian tertutup dan arus dapat mengalir ke beban. Sebaliknya, ketika arus ke coil dihentikan, medan magnet akan hilang dan kontak kembali ke posisi semula sehingga rangkaian terbuka.
Kontaktor dapat beroperasi menggunakan arus AC (Alternating Current) maupun DC (Direct Current) pada berbagai tingkat tegangan. Khusus pada kontaktor AC, terdapat komponen yang disebut shading coil (kumparan bayangan) yang berfungsi menjaga kestabilan medan magnet dan mengurangi getaran saat arus melewati titik nol.
Cara Kerja Kontaktor
Dalam pengoperasiannya, kontaktor bekerja melalui serangkaian proses yang dimulai dari penerimaan sinyal kontrol hingga pemutusan aliran listrik ke beban. Berikut tahapan-tahapannya:
1. Sistem Kontrol Mengirim Sinyal ke Coil
Proses dimulai ketika operator menekan tombol, sensor, timer, atau PLC (Programmable Logic Controller) untuk mengirimkan sinyal listrik ke coil kontaktor. Sinyal ini umumnya memiliki tegangan yang lebih rendah dibandingkan dengan rangkaian daya utama.
Ketika coil menerima sinyal tersebut, kontaktor siap menjalankan fungsi utamanya, yaitu menghubungkan atau memutus aliran listrik pada rangkaian daya yang memiliki tegangan lebih tinggi.
2. Coil Menghasilkan Medan Magnet
Setelah menerima sinyal listrik, coil di dalam kontaktor akan dialiri arus dan mulai menghasilkan medan magnet. Medan magnet ini menjadi sumber gaya yang menggerakkan komponen internal kontaktor.
Proses perubahan energi listrik menjadi energi magnet merupakan prinsip utama yang memungkinkan kontaktor bekerja secara otomatis.
3. Armature Bergerak dan Kontak Menutup
Medan magnet yang dihasilkan oleh coil akan menarik armature, yaitu komponen logam yang dapat bergerak di dalam kontaktor. Pergerakan armature ini membuat kontak-kontak di dalam kontaktor saling terhubung. Ketika kontak menutup, rangkaian listrik tersambung sehingga arus dapat mengalir ke beban yang terhubung.
4. Arus Listrik Mengalir ke Beban
Setelah kontak utama tertutup, jalur listrik menjadi lengkap sehingga arus dapat mengalir ke beban yang terhubung. Pada tahap ini, peralatan seperti motor listrik, pompa, kompresor, atau mesin produksi mulai menerima daya dan beroperasi sesuai instruksi dari sistem kontrol.
5. Sinyal Dihentikan dan Kontak Kembali Terbuka
Saat sistem kontrol menghentikan sinyal ke coil, medan magnet yang sebelumnya terbentuk akan menghilang. Pegas pengembali kemudian menggerakkan armature kembali ke posisi awal sehingga kontak utama terbuka. Kondisi ini memutus aliran listrik ke beban dan menghentikan operasi peralatan secara aman.
Baca juga: Instalasi Pengolahan Air Limbah (IPAL): Fungsi dan Tahapannya

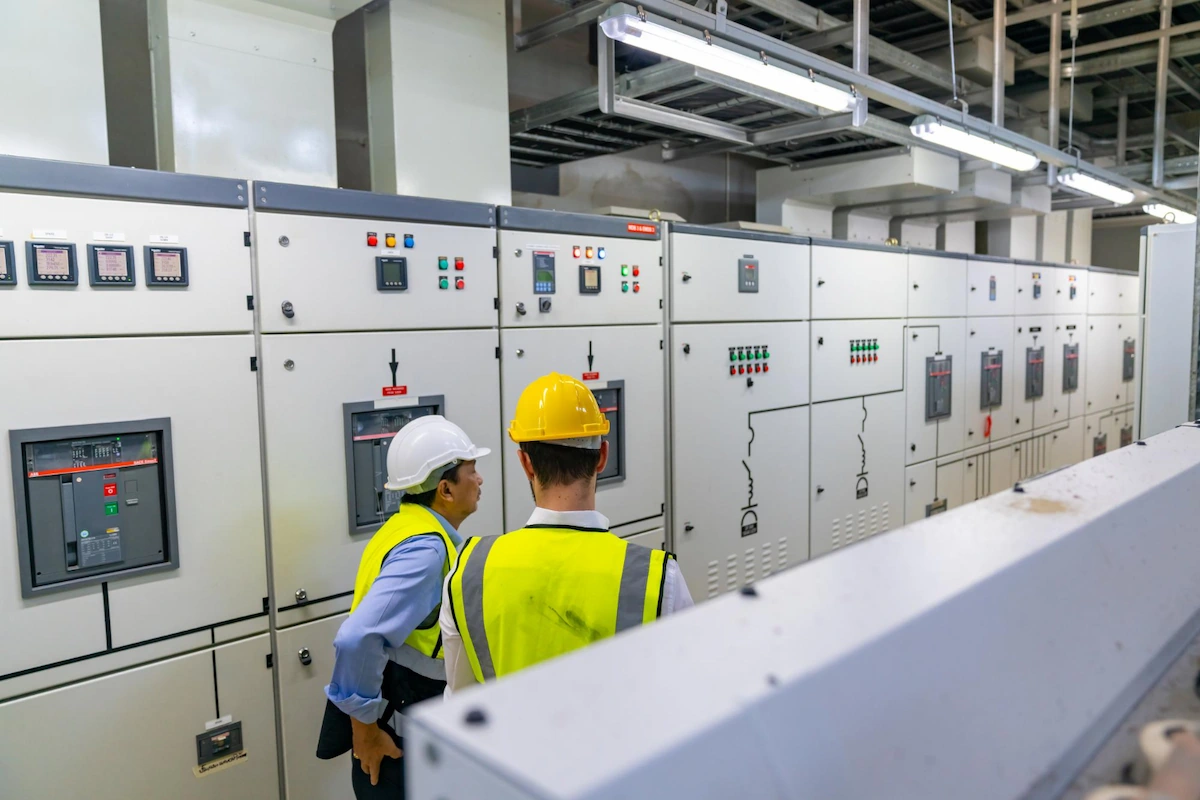

Fungsi Kontaktor
Kontaktor memiliki peran penting dalam sistem kelistrikan dan otomasi industri karena memungkinkan pengendalian peralatan berdaya besar secara aman, efisien, dan otomatis. Secara lebih rinci, berikut beberapa fungsi kontaktor:
1. Menghubungkan dan Memutus Rangkaian Listrik
Kontaktor digunakan untuk menyambungkan dan memutus aliran listrik ke beban berdaya besar secara otomatis. Fungsi ini memungkinkan peralatan industri beroperasi sesuai kebutuhan tanpa memerlukan pengoperasian manual.
2. Meningkatkan Keamanan Operasional
Dengan memisahkan rangkaian kontrol dan rangkaian daya, kontaktor membantu mengurangi risiko sengatan listrik, kerusakan peralatan, serta potensi kecelakaan kerja selama pengoperasian.
3. Mengisolasi Rangkaian Saat Perawatan
Saat dilakukan inspeksi atau perbaikan, kontaktor dapat memutus aliran listrik ke peralatan sehingga teknisi dapat bekerja dengan lebih aman tanpa terpapar tegangan aktif.
4. Memudahkan Pengendalian Jarak Jauh
Kontaktor memungkinkan operator mengendalikan peralatan listrik dari panel kontrol tanpa harus berada di dekat sumber daya utama. Hal ini meningkatkan efisiensi sekaligus keselamatan kerja.
Baca juga: Apa Itu Grounding Listrik? Ini Penjelasan Selengkapnya
Jenis-Jenis Kontaktor
Kontaktor tersedia dalam berbagai jenis yang dirancang untuk memenuhi kebutuhan sistem kelistrikan yang berbeda. Berikut beberapa jenis kontaktor yang umum digunakan:
1. Power Contactor
Power contactor merupakan jenis kontaktor yang paling umum digunakan untuk mengendalikan beban listrik berdaya besar. Kontaktor ini banyak digunakan pada motor listrik, pompa, kompresor, sistem HVAC, dan berbagai mesin industri.
2. Capacitor Switching Contactor
Capacitor switching contactor digunakan untuk menghubungkan dan memutus bank kapasitor pada sistem power factor correction (koreksi faktor daya).
Jenis kontaktor ini dirancang untuk mengatasi lonjakan arus (inrush current) yang biasanya terjadi saat kapasitor pertama kali dihubungkan ke jaringan listrik, sehingga membantu melindungi komponen sistem dari kerusakan.
3. Lighting Contactor
Jenis kontaktor ini digunakan untuk mengendalikan sistem pencahayaan dalam skala besar, seperti gedung perkantoran, pusat perbelanjaan, stadion, hingga fasilitas industri.
Kontaktor ini memungkinkan pengoperasian lampu dilakukan secara terpusat, otomatis, atau berdasarkan jadwal tertentu untuk meningkatkan efisiensi energi.
4. Definite Purpose Contactor
Definite purpose contactor (DPC) adalah jenis kontaktor yang dirancang untuk aplikasi tertentu dengan spesifikasi yang telah ditentukan. Kontaktor ini berbeda dengan power contactor yang lebih fleksibel untuk berbagai kebutuhan industri.
DPC umumnya digunakan pada peralatan tertentu seperti sistem HVAC (heating, ventilation, and air conditioning), unit pendingin udara, kompresor, pompa, dan peralatan refrigerasi.
